投影机光机热设计仿真

项目名称：投影机光机热设计仿真

设计日期：

主要工作：1.热分析（分析投影光机的内部流场；分析投影光机的表面温升）2.热设计（提出投影光机的降温方案）3.结构设计（优化投影光机顶部散热器齿形结构；优化风扇散热器的齿形结构；热设计方案转化为结构输出）

产品简绍：原版投影光机，采用9组LED，利用铝合金及风扇组件散热，散热器组件与内部隔离，不与内部进行热对流；内部密闭空间通过壁面传导和内部流体浮升力热对流交换换热；外壳体为铸铝，对外辐射对流换热。

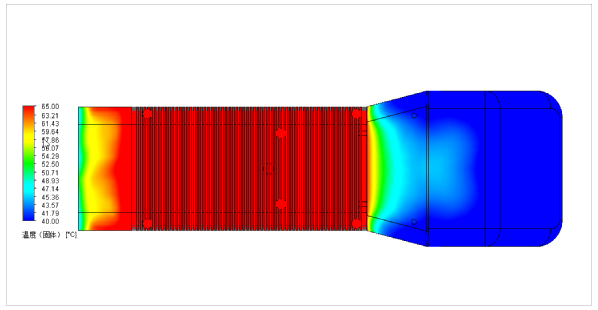

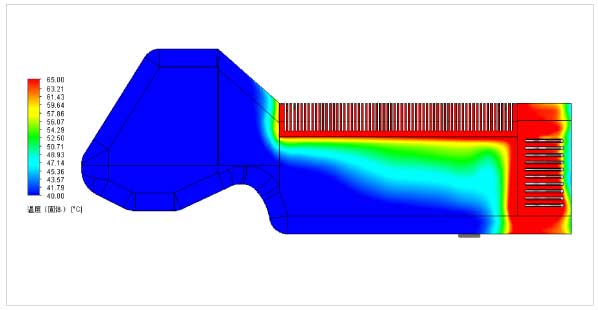

图例展示：

方案结论：投影光机通过风扇散热器散热，密闭内部空间对流传导换热，因光机体积较小、热功率较大，通过热分析对光机内部热点，进行改善，增加热管，并重新优化散热器，通过改变传热方式，最终方案是消除了热量集中的区域，是光机达到了设计要求。
