数据中心机房热分析仿真PUE

项目名称：机房数据中心热设计

设计日期：

主要工作：1.热分析模拟（1.正常工况下，机房内的气流组织、温度分布云图、空调冷量利用等，是否有局部热点或 其他的优化点 2.完全断电，包括直通风风机 U 电供电中断 3.市电断电，直通风风机 U 电供电保持，补冷系统断电、压缩机无法运行，室外风机循 环保持运行 4.送风温度升到 30℃所需时间、送风温度升到 35℃所需时间、送风温度升到 40℃ 所需时间 5. IT 设备进风温度达到 32、40、45℃的时间）2.热设计（通过专业CFD仿真软件进行分析设计，包括机房内的气流组织、能效分析、验证设计合理性、PUE指标评测与辅助设置、预制运行风险、分析设计场地承载能力及各系统临界值等）

案例简绍：1.新风低于室内送风温度，运行新回风混合模式（根据室内湿度，如低湿则开加湿系统）； 2.新风温度高于室内送风温度，运行全新风模式+补冷+蒸发冷却制冷（优先用补冷，运行到压缩机极限后再开蒸发冷却制冷，调节制冷量大小）；50%补冷不能运行全回风模式。室内设计参数：大气压力 87800，干球温度 25℃，相对湿度 80%，焓值 72.3KJ/KG，含湿量 18.5g/kg.....

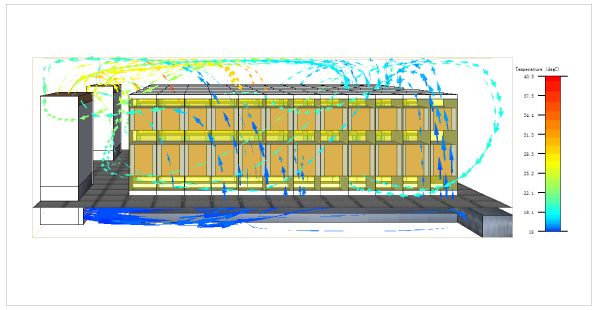

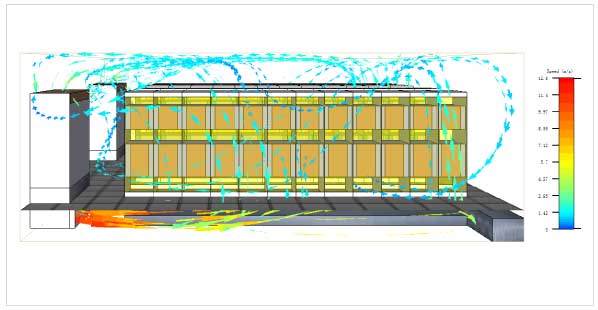

图例展示：

方案结论：

机房主要包括主机房和网络机房；采用直通风 AHU 机组(L=86000m³/h,Q≥290KW )各工况时间理论计算点 (T 回=37℃， T 送= 25℃)标准机房 IT 功耗为 2432KW，各配置 10 台直通风 AHU 空调机组（9 用 1 备），单台机组的制冷量为 290KW，配置 50%机械补冷。每台直通风 AHU 机组配套一台同风量的轴流排风机，机械补冷室外机及轴流排风机均布置于屋面。

1.快速布置，快速交付；2.极智节能：全年大约只有30天的时间需要开启传统压缩机制冷，年均PUE仅为1.2，最低 可达1.13；4.机房极简布
