吸能电阻水冷热设计结构设计

项目名称：吸能电阻水冷设计

设计日期：

主要工作：1.结构设计（结构以碳陶瓷电阻片+水冷散热结构，拟以碳陶瓷电阻片为主体，设计水冷散热型大容量吸能电阻模块。碳陶瓷电阻片单元选用标准型 CD151）1.热设计分析（模拟电阻片、电极板、水冷板、出水温度、内部空气温度 5 类最高温度曲线；包括两种工况仿真结果（5 个仿真周期）；包括整体温度热场分布图；包括进、出水口的水阻力（压强））

产品简绍：额定阻值（40℃）：3Ω 最大制造公差：±5% 工况 1: 1MJ/2S,间隔 5min,系统平均功率约 3333W 工况 2: 5MJ/2S,间隔 60min,系统平均功率约 1389W 冷却介质：普通水冷却 5L/min 防腐：满足海上船舶工作环境要求。

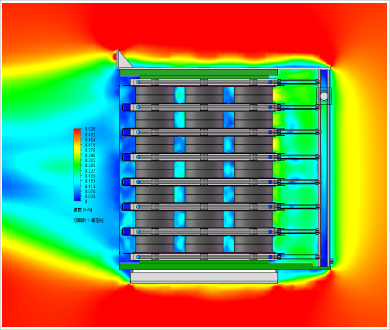

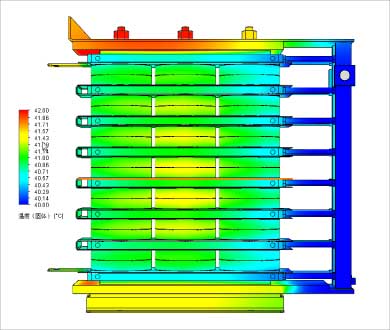

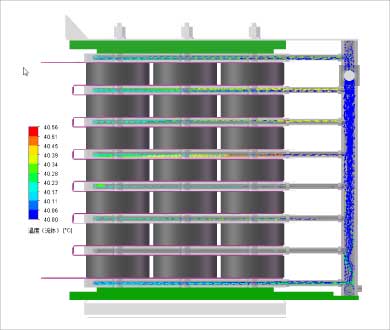

图例展示：

方案结论：如上图所示，模块内部采用 3 并 14 串的电气连接方式，每隔两层电阻压接一层水冷板，可 以保证电阻单元均匀的单面散热。水冷板之间的水路采用并联方式，外部冷却介质通过汇流管进 入各层冷板。模块外部安装隔热板，避免模块上电的高温对外部器件造成影响。模块基本安装尺寸为：长 700mm，宽 300mm，750mm，重量约 130KG（不高于 140KG）以上为基础结构，可调整 。
