机箱风冷液冷热仿真分析

项目名称：试验箱热仿真分析

设计日期：

主要工作：1.热分析（管道内液态金属温度分布；Ga外壳内部空气温度分布；Ga外壳外表面温度分布；前面板外表面温度分布：进风孔与出风口之间的压差；抽屉内部流场）2.热设计（提供热点解决方案）

案例简绍：试验箱是航空器件实验研究用，内部布置有三模块，包含控制器、电源1、电源2、EGA模块、EBI模块和相变模块，电磁泵、差压计、流量计、铂电阻、散热器、膨胀节、手动阀......；机箱外壳采用铝合金材质，并在局部开口配合风冷模块散热器；整机箱配置双风扇，侧面设置入口；机箱内部液冷管道采用不锈钢材质外包保温棉绝热；自循环小泵加热液体内部循环......

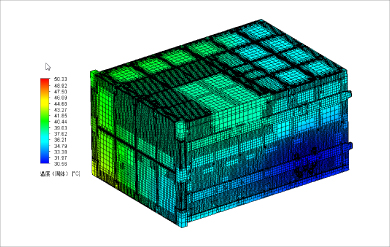

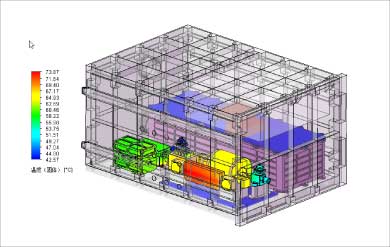

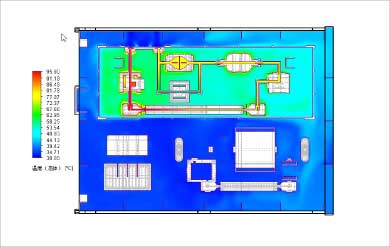

图例展示：

方案结论：实验箱机箱为6U机箱，机箱有风冷和液冷两种散热方式，其中液冷部分采用金属溶液，通过加热融化到熔点经过小型泵循环散热；通过对机箱的风道优化，散热器结构优化，进出风口优化等热设计方案，确定了最终的结构形式，满足设计要求。
